防尘/防水试验

    消费性产品最常引用规范为IEC/EN 60529(Degrees of protection provided by enclosure), 规范中明定产品保护等级与试验程序及方法,目前采用的国家也越来越多。主要在保护产品不会被外界的异物侵入、 不会因水渗入而造成失效。对于可携带型、户外用以及汽车电子均有防尘与防水测试要求,在国际上不论是IEC、MIL或ETSI, 以及SAE均有订出相对应之测试规范。

    IEC/EN60529防尘分为7个等级(等级0 ~ 等级6),防水区分为9个等级( 等级0 ~ 等级8)在试验应用上通常以IPXX作为等级区分,IP为International Protection 的缩写, 国际上均以此做为保护等级辨识,第一个X所代表的意义为防尘等级, 第二个X所代表的意义为防水等级。若产品标示为IP54,则表示产品防尘等级为5,防水等级为4。

■ 防尘等级(e.g. IP5X-防尘等级5)

  • Level 0:完全无防尘保护;
  • Level 1:可保护避免直径大于50㎜之异物掉入设备内(直径50㎜圆球状测试棒不得完全掉入外壳内);
  • Level 2:可保护避免直径大于12㎜之异物掉入设备内(直径12.5㎜圆球状测试棒不得完全掉入外壳内);
  • Level 3:可保护避免直径大于2.5㎜之异物掉入设备内(直径2.5㎜测试棒不得整个掉入外壳内);
  • Level 4:可保护避免直径大于1㎜之异物掉入设备内(直径1㎜测试棒不得整个掉入外壳内);
  • Level 5:部分防尘(有部分防尘作用,但不得因落入之灰尘影响正常功能运作或降低产品安全性);

■ 防水等级(e.g. IPX4-防水等级4)

  • Level 0:完全无防水保护。
  • Level 1:模拟水气凝结并垂直滴下时之保护作用(水滴垂直滴入外壳内时,不得造成有害现象)。
  • Level 2:产品与水滴方向为倾斜15度范围内,水滴垂直滴下时保护作用(水滴垂直滴入外壳内时,将外壳对准垂直线两侧倾斜15 度范围内,水滴不得造成有害现象)。
  • Level 3:以60度摇摆臂喷洒水的状况下,能够发挥保护作用(若有水渗入,不得对产品之正常操作或安全性造成影响)。
  • Level 4:以180度摇摆臂喷洒水的状况下,能够发挥保护作用(若有水渗入,不得对产品之正常操作或安全性造成影响)。
  • Level 5:可在灌水状况下,发挥保护作用(对准外壳,就任意方向,以水喷灌之。若有水渗入,不得对产品之正常操作或安全性造成影响)。
  • Level 6:可在强力灌水状况下,发挥保护作用(对准外壳,就任意方向,以水强力灌之。若有水渗入,不得对产品之正常操作或安全性造成影响)。
  • Level 7:可在浸入水中状况下,发挥保护作用(依据指定的时间,将产品浸入水中。若有水渗入,不得对产品之正常操作或安全性造成影响)。
  • Level 8:可在连续浸入水中的状况下,发挥保护作用(依据产品制造商及用户间约定的时间,但不得小于Level 7所指定之时间。若有水渗入,不得对产品之正常操作或安全性造成影响)。

■ 常用规范

  • IEC 60529
  • SAE J575

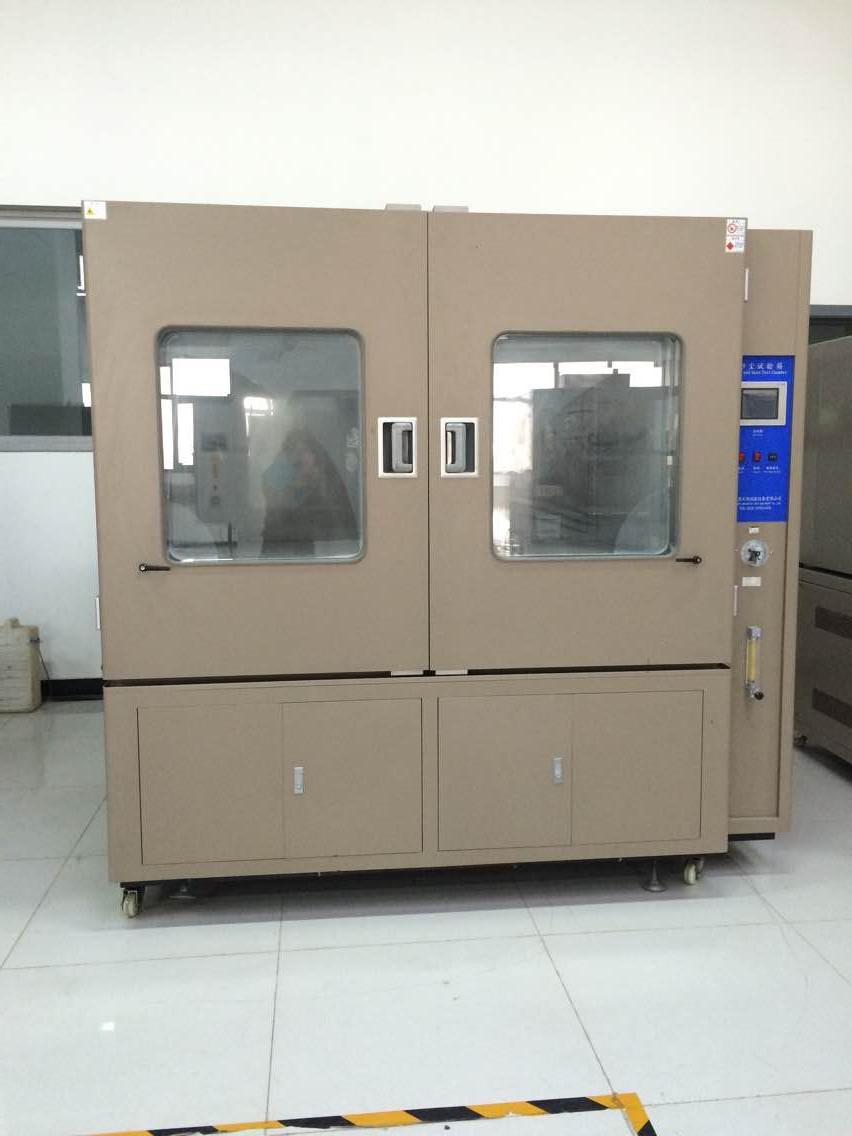

■ 机台规格/ 极限

  • 防尘测试:IEC/EN 60529 IP5X to IP6X Inside dimension:95(W)*95(D)*90(H)/cm
  • 防水测试:EN/IEC 60529 IPX1 ~ IPX5
